Krautkramer ポータブル硬さ計は世界の標準機をめざします
KrautkramerはGEIT（ジーイーインスペクションテクノロジーズ社）の製品ブランド名です製造・販売終了
　硬さを測定するには測定物から試験片を切り出し、加工研磨してビッカース硬さ計やロックウエル硬さ計の測定テーブルにのせて測定します。それは一番確実な測定方法です。

　しかし、測定物を切り出さないでそのまま硬さを測定しなければならない時もあります。その時にはポータブル硬さ計が必要です。Krautkramerは非常にユニークな３方式のポータブル硬さ計をご提供いたします。
　		 TIV くぼみ直視方式
DynaPOCKET リバウンド方式
DynaMIC リバウンド方式
MIC10 超音波インピーダンス方式
硬度計 硬度計 硬度計 硬度計
鋳物の硬さ測定にはDynaPOCKET,DynaMIC、グラビア印刷シリンダー硬さ測定はMIC10が最適です
Krautkramer 製　ポータブル型硬さ計一覧表 　(TIV, DynaPOCKET, DynaMIC,MIC10)

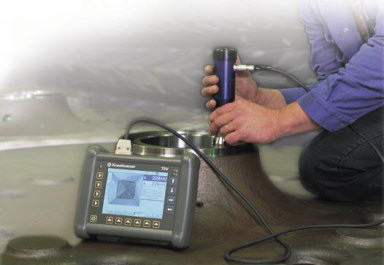

くぼみ直視型ビッカース硬度計 製造・販売終了　Krautkramer TIVの特長
TIV硬度計は安心・信頼・爽快のモバイル型ビッカース硬度計
ヤング率の呪縛から抜け出したポータブル硬さ計です
TIV（Through Indenter Viewing）方式
TIV・TIV101セット：\2,730,000、　TIVTIV105セット：\2,970,000

　・　CCDカメラからダイアモンドを通して圧痕を常時直接観察しています
　・　ビッカース圧痕の対角線長さから硬さ測定値を自動計算します
　・　試験材料の弾性特性の影響を受けません
　・　異種材料でも材料ごとのキャリブレーションは必要ありません
　・　試験体のサイズと重量の影響をほとんど受けません
　・　測定範囲：　プローブの荷重によります
　　　　50Nプローブ100HV〜1000HV Probe直径47mm,全長220mm,630g
　　　　10Nプローブ 30HV〜 500HV　Probe直径47mm,全長220mm,630g

TIV硬度計和文カタログ　　　TIV硬度計価格表
TIV英文カタログ(PDF199KB)　TIV測定原理英文PDF(1,075KB)
ポータブル硬度計DynaPOCKET 製造・販売終了　Krautkramer DynaPOCKETの特長

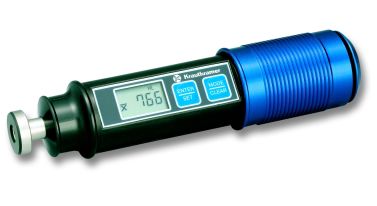

ポケッタブル硬さ計 DynaPOCKET

DynaPOCKET価格(試験片あり) \589,000.
DynaPOCKET価格(試験片なし) \540,000.
38mm×170mm, 200g　の片手に収まる超ポータブル硬度計
リバウンド方式です、2.5Kg以上の重さの被測定物に適します

　インパクト方向自動補正機能　：　方向によって測定値を補正する必要がありません
　インパクトエネルギー　：　12Nｍｍ2（3mmタングステンカーバイトチップ付）
　被測定材料　：　鉄、工具鋼、ステンレス、鋳鉄、アルミ合金、真鍮、青銅等
　測定値の変換　：　HL、HS、HV、HB、HRC、HRB、N/mm

DynaPOCKETカタログ(PDF129KB)DynaPOCKETポータブル硬度計

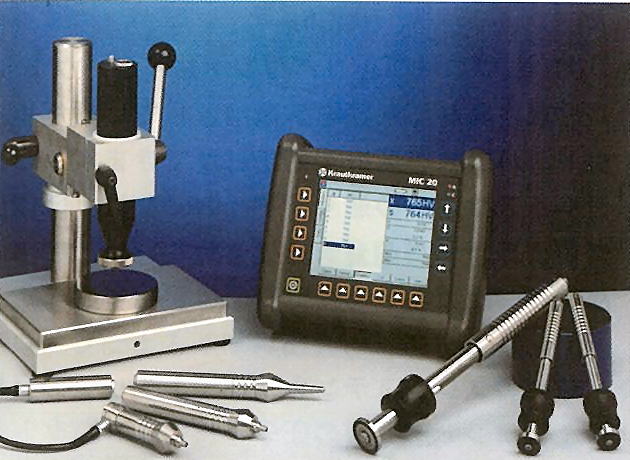

UCI + リバウンド法硬さ計 MIC20

製造・販売終了　Krautkramer MIC20の特長

一台二役（UCI+リバウンド）の厚さ計




MIC20硬度計和文カタログ		 　本体価格 \1,020,000 （測定にはプローブが別途必要です）
MIC10 DLとDynaMIC DL両方の機能をあわせ持つ硬さ計

小物部品や機械加工品から鍛造品などの大型構造物まで、測定対象物に合わせてプローブを交換するだけであらゆる硬さ測定に対応することが可能です。
たとえばエンジンの硬さ測定では、ギア部分にはUCI法プローブを使用し、エンジンブロックにはリバウンド法のデバイスを使用します。

用途 UCI法 リバウンド法
金属材料など + ++
粒子の粗い材料 - ++
鋼またはアルミニウムの鍛造合金 +- ++
溶接部のHAZなど ++ -
厚さ20mm以上 ++ ++
厚さ20mm以下 ++ -
不均一な表面状態 - +
薄いレイヤーなど ++ -
測定のアクセスが困難な場所 ++ +
++よく適している　+適している　+-場合により適する　-適していない

超音波硬度計ＭＩＣ１０

製造・販売終了　Krautkramer MIC10の特長

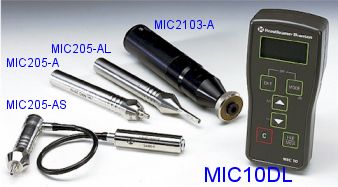

Krautkramer 超音波硬度計 MIC10DL

シリンダメッキ層硬度測定例

MIC10 DL・MIC205セット価格 \950,000 + \770,000.
MIC10・MIC205セット価格 \850,000 + \770,000.
印刷用シリンダーメッキ層硬度測定セット価格 \950,000 + \867,000

現場に持ち込み可能なクラウトクレーマー製超小型硬さ試験器。自動車部品の焼き入れ硬さ測定や溶接熱影響部の測定に最適。
  • ＭＩＣ１０はどこにでも持ち運べる超音波硬さ計です
  • ＭＩＣ１０は超音波インピーダンス法で硬さを測定します（ビッカース・ロックウエル値で換算表示）
  • 豊富なオプションプローブで幅広い測定が可能です
  • ＤＬタイプならデータのメモリーやパソコンとの接続が可能です MIC10硬度計和文カタログ

ポータブル硬度計DynaMIC

 　製造・販売終了　Krautkramer DynaMICの特長

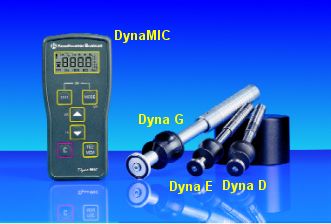

Krautkramer リバウンド方式硬度計 DynaMIC

標準的DynaMIC D-DLセット価格 \930,000.

  • クラウトクレーマー製Leeb Principle (リバウンド式)硬度計
  • 非常に簡単で個人差のない測定が可能
  • 大型金属（鋼・ステンレス・鋳物・アルミ・青銅・真鋳）製品で肉厚20mm以上、重量2.5Kg以上の測定物に最適
  • DynaPOCKETにはないCAL機能を装備
  • インパクト方向自動補正機能内蔵
  • 別売の超硬製品用インパクトデバイスもセット可能
  • 別売の鋳物材用5φ90Nmmインパクトデバイスもセット可能

Krautkramer ポータブル硬度計及び付属品価格表（MIC10,DynaMIC)　2015/10/01
商品名 区分 価格 製造・販売終了　備考
超音波（UCI式）硬さ計MICシリーズ 本体部のみ
MIC10 超音波硬度計本体部 850,000 小型軽量超音波硬度計 本体部（プローブは別売）
MIC10DL 超音波硬度計本体部 950,000 上記のデーターロガー内蔵機種 本体部
MIC20 超音波硬度計本体部 1,020,000 MIC10+DynaMICの機能を持つ硬度計 本体部
MICシリーズ用手動荷重プローブ 10N、50N、98N
MIC201-A MIC10・20用手動プローブ 640,000 荷重10N (1Kgf)
MIC201-AL MIC10・20用手動プローブ 683,000 荷重10N (1Kgf) ロングロッドタイプ
MIC205-A MIC10・20用手動プローブ 770,000 荷重50N (5Kgf)
MIC205-AL MIC10・20用手動プローブ 683,000 荷重50N (5Kgf) ロングロッドタイプ
MIC2010-A MIC10・20用手動プローブ 680,000 荷重98N (10Kgf)
MICシリーズ用低荷重モータープローブ 　0.1Kgf、0.3Kgf、0.8Kgf
MIC2101-A MIC10用モータープローブ 867,000 荷重1N (0.1Kgf) メッキ層硬度用モータ駆動プローブ
MIC2103-A MIC10用モータープローブ 867,000 荷重3N (0.3Kgf) メッキ層硬度用モータ駆動プローブ
MIC211-A MIC10用モータープローブ 795,000 荷重 (0.8Kgf) 一般金属硬度用モータ駆動プローブ
MICシリーズ用アクセサリ
MIC1000 メモリーカード 15,000 1枚
MIC1001  メモリーカード 49,000  5枚セット
MIC1050 プローブケーブル 28,000   手動プローブ用ケーブル（アングルコネクタ）
MIC1052  プローブケーブル    手動プローブ用ケーブル（ストレートコネクタ）
MIC1051  プローブケーブル 80,000   モータープローブ用ケーブル（アングルコネクタ）
MIC1040 本体スタンド 58,000   本体を卓上に立てるスタンド
MIC270  平面アダプター 55,000  手動プローブ（MIC201、205、2010）接触安定治具）
MIC271 局面アダプター  151,000  手動プローブの軸材への接触を安定させる治具
MIC222-A プローブスタンド  302,000  MIC10、MIC20、TIVプローブ兼用スタンド
MIC2221 アタッチメント  68,000  MIC222-A専用マグネットアタッチメント 治具
PCCBL841 PC接続ケーブル  39,000  PCデータ転送ケーブル（RS232C）
PRTCBL841-DPU414 プリンタ接続ケーブル 17,000  DPU414-31BプリンタにPCCBL841を接続する場合のアダプタ
   DynaMICシリーズ硬さ計（本体+インパクトデバイスのセット価格）
DynaMIC D-DL リバウンド式硬度計セット 930,000 一般標準材用　3φチップ　12Nmm データロガー内臓
DynaMIC G-DL リバウンド式硬度計セット 980,000 鋳物材料用　　5φチップ　90Nmm　データロガー内臓
DynaMIC E-DL リバウンド式硬度計セット 1,270,000 高硬度材料用　ダイヤモンドチップ　12Nmmデータロガー内臓
DynaMICシリーズ用インパクトデバイス価格（追加用・Dyna50ケーブル付）
Dyna D DynaMIC用プローブ 262,000 一般標準材用　3φチップ　12Nmm
Dyna G DynaMIC用プローブ 382,000 鋳物材料用　　5φチップ　90Nmm
Dyna E DynaMIC用プローブ 780,000 高硬度材料用　ダイアモンドチップ　12Nmm
DynaMICシリーズ用アクセサリ
Dyna50 接続ケーブル  25,000   DynaMIC・MIC20用インパクトデバイス接続ケーブル
MIC-D62  試験片 101,000  DynaD/E用試験片　760HL
MIC-G38  試験片  162,000  DynaG用試験片
ZG-5 接触媒質 10,000  接触媒質(200ccボトル5本）
DynaMIC-OP-JP 取扱説明書  5,500  DynaMICシリーズ日本語取説書
MIC1000,MIC1001,PC/プリンタ接続ケーブル等   MICシリーズアクセサリの欄を参照
